reparación OWON PBS5022S

Mucho tiempo sin publicar nada...
Tenía por aquí unas fotos de la reparación de un osciloscopio "low cost" que no quería dejar de compartir. "Al final lo barato sale caro", en fin, dejémoslo ahí.

El osciloscopio en cuestión es marca OWON modelo PDS5022S. No es muy malo. Quizás la pantalla podría tener algo más de contraste y luminosidad. Para 300€ que costó en su momento.

El caso es que todos los encoders rotativos habían ido dejado de funcionar poco a poco. ¿Cuál era la idea? Pues abrir, diagnosticar, arreglar y cerrar.
Por si a alguien le ha ocurrido algo parecido, el síntoma es que parece que al girar para un lado la electrónica entiende que a veces gira en el sentido correcto y otras en el contrario. Sin ton ni son.

Empezamos la operación.

Abrir

Un par de tornillos, algo de presión para las pestañas y voilá

Detalle de la placa del potenciómetro de contraste


Adaptación de las entradas de sonda


Mirad el integrado de la izquierda, rebosa calidad por todos los costados ;)


Condensadores en modo volante...

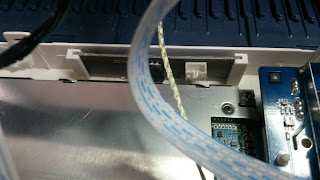

Detalle de la carcasa


Electrónica finalmente separada



Diagnosticar
El encoder tiene un funcionamiento bastante sencillo. Un dial y dos contactos: A y B. Cuando el dial gira en un sentido, primero cierra un contacto A y después otro B contra el común. Cuando gira en sentido contrario, el orden de los contactos también se invierte, es decir, primero B y después A.
Más vale una imagen que mil palabras.

diagrama de funcionamiento de un encoder rotativo


Pensando que fuera ruido en los encoders probé lo más sencillo, aplicar una par de condensadores a cada lado del encoder contra el común. Rango típico para una entrada de un microcontrolador, pues del orden de nF. Para nada tanta prueba y tanta charla. Seguía igual.

Paso siguiente: buscar encoder similar, comprar y esperar...
Armado con calibre y Farnell en mano buscamos el que más se le parece.

Compro también los botones / embellecedores pensando que seguramente no serían compatibles los originales con los nuevos encoders.

Arreglar

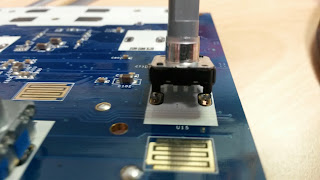

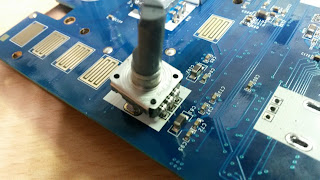

Localizados los encoders y empieza la fiesta. Para retirarlos opté por lo más sencillo, cortar con alicate las patas y después aplicar soldador y extractor para limpiar el estaño de los pads.







Cerrar
Volver a colocar todo como estaba usando las fotos anteriores como guía y colocar los botones nuevos


Dicho y hecho.

Ultimas consideraciones: los pasos por vuelta sirven para algo. Los compré todos de unas 30 pasos por vuelta y con "click". Quizás alguno de ellos los debería haber elegido de más pasos. Qué implicación tiene eso? Pues sencilla, a más pasos por vuelta menos vueltas debes darle al encoder para llegar a donde quieres.
Quizás me acuerde la siguiente vez que lo abra ;)
